一．概述
隨之近幾年火力發電機組大型化及國內環保要求的不斷提高，燃煤鍋爐的煙氣系統較過去有了較大的變化。在脫硫系統取消旁路煙道后，采用鍋爐引風與煙氣脫硫增壓風機的聯合風機方案已成為當前煙氣引風系統設計的主流方案。同時考慮煙氣系統增設脫硝裝置、煙氣再熱裝置（GGH）及布袋除塵器（電袋復合式除塵器）等設備，將使煙氣系統阻力大幅增加，相應的引風機的選型揚程也大幅增加。當鍋爐事故或啟停時，送風擋板全部關閉而引風機全開的工況下，鍋爐爐膛（除塵器）會出現瞬態特別大負壓，當鍋爐爐膛（除塵器）的瞬態承壓壓力低于引風機TB點揚程時，有可能對爐膛結構造成性的損壞。因此，應采用有效的保護措施以避免出現爐膛（除塵器）瞬態負壓過高而導致內爆的運行事故。
二：性能選擇
按《電力工業鍋爐壓力容器監察規程》（DL 612-1996）5.33條的規定，“火室燃燒鍋爐爐膛與煙道應具有一定的承壓能力，在承受局部瞬間爆燃壓力和爐膛突然滅火引風機出現瞬間的特別大抽力時，不因任何支撐部件的屈服或彎曲而產生變形。額定蒸發量220t/h 及以上的鍋爐，當采用平衡通風時，爐膛承壓能力不小于±3.92kPa。但設計預留有除硫裝置的鍋爐除外。” 本規定為爐膛承壓能力的低要求，對于大型鍋爐隨著鍋爐容量的增大，燃燒室壁面在發生滅火或爆燃時，可能承受的總壓力隨壁面面積的增加而增大。對負壓燃燒的鍋爐，當氣粉混合物突然滅火及爆燃時，燃燒室壁面將承受很大的外部壓力或內部壓力。在設計燃燒室時，對此壓力的估算選用值十分重要。選值大，燃燒室運行較安全，但造價增加；選值小，則出現上述事故時，將造成設備嚴重?fù)p壞。大型鍋爐因滅火爆燃而引起燃燒室嚴重?fù)p壞的事故時有發生，隨著引風機TB點揚程的不斷增加，合理的選擇燃燒室承壓能力是保證機組安全運行的重要課題。
當前國內的我國引進300 MW、600 MW 鍋爐技術時確定爐膛設計瞬態承壓能力主要依據美國防火協會NFPA 85《鍋爐及燃燒系統防爆標準》（2001）的規定將大型鍋爐正常運行的爐膛防爆壓力選擇為±5.6KPa，瞬時防爆壓力為±8.7KPa，也有部分鍋爐考慮脫硫、脫硝等系統阻力后，將爐膛防爆壓力選擇為±6.5KPa，瞬時防爆壓力為±9.8KPa。但盡管如此，如采用上述的二合一引風機，爐膛的瞬時防爆壓力仍低于引風機TB點揚程，如進一步提高鍋爐燃燒室承受負壓的能力，對于大型鍋爐來說將花費非常大的代價。因此，在新版的NFPA85《鍋爐及燃燒系統防爆標準》2004版中，對爐膛設計瞬態負壓規定為至少是-8.7 kPa，但不一定要求超過此值。在該標準的解釋性附錄中舉例說，如果引風機在環境溫度下T．B點壓力9.9 kPa，爐膛設計瞬態負壓至少是-8.7 kPa；但不一定取-9.9 kPa。根據NFPA85的規定，當引風機在環境溫度下T．B點壓頭或零流量點壓頭超過8．7kPa時，可采取以下兩種方法。(1)核算爐膛設計壓力使之不低于引風機在環境溫度下的特別大壓頭的負值，這是依靠鍋爐結構設計來滿足防爆要求；(2)爐膛設計瞬態負壓取-8.7 kPa，同時按NFPA85“爐膛壓力控制系統”章節中6．5．2款規定設計爐膛壓力控制系統，這是依靠控制系統的設計來滿足防爆要求。
我國在即將頒布的《大中型火電廠設計技術規范》中也規定：煤粉鍋爐爐膛設計瞬態承受壓力的標準值取為±8.7 kPa，而且不必要取得更大；爐膛設計瞬態負壓按引風機在環境溫度下的T.B 點能力取用，并且不要求負壓值大于8.7 kPa；對于煤粉鍋爐和循環流化床鍋爐，當引風機在環境溫度下的T.B 點負壓值大于8.7 kPa 時，為了使?fàn)t膛內爆風險降至特別小，設計中需對引風機選型特性、煙道設計、熱控保護設施配置標準及控制方式的適應條件進行分析，爐膛的壓力控制系統設計應符合NFPA85 標準中防內爆保護的規定。鍋爐燃燒制粉系統與設備的設計，應與鍋爐本體設計及鍋爐爐膛安全保護監控系統相適應，并須符合DL/T435《電站煤粉鍋爐爐膛防爆規程》或NFPA85標準中有關條款的規定。
三：裝置應用
從上述的國內外的規范來看，均不主張通過增加鍋爐鋼材耗量的方法，提高爐膛（除塵器）設計瞬態防爆壓力，而應當通過準確核算爐膛壓力確定瞬時承壓值或通過控制保護來防止鍋爐內爆，而鍋爐承受瞬時負壓值不宜超過-8.7Kpa，其值小于引風機TB點揚程，因此須采取有效的措施對爐膛進行保護，避免因內爆導致其結構產生嚴重的損壞。
根據《火力發電廠熱工自動化系統檢修運行維護規程》（DL/T774-2004）的規定，當鍋爐送風機跳閘時，引風機也應同時跳閘，但在DCS系統組態時，系統僅能在收到送風機跳閘信號后，才能向引風機發出跳閘指令，這使得鍋爐爐膛的負壓有可能出現瞬時的很大值。而其它調節設施如動調風機的動葉開度，離心風機的擋板開度及變頻調速設備等，其調節均需要時間，無法滿足瞬時降低爐膛負壓的要求。因此，在鍋爐煙氣系統上增加一套負壓保護裝置，使其在瞬時能將由引風機出現特別大抽力引起的爐膛負壓泄掉，將能很好的彌補控制系統中由于控制序列引起滯后帶來的問題，同時對控制系統故障也增設了一層保護。更為重要的時，該保護裝置的造價很低，能夠以非常小的成本，特別大限度的保證鍋爐爐膛（除塵器）的安全性。
四．工作原理

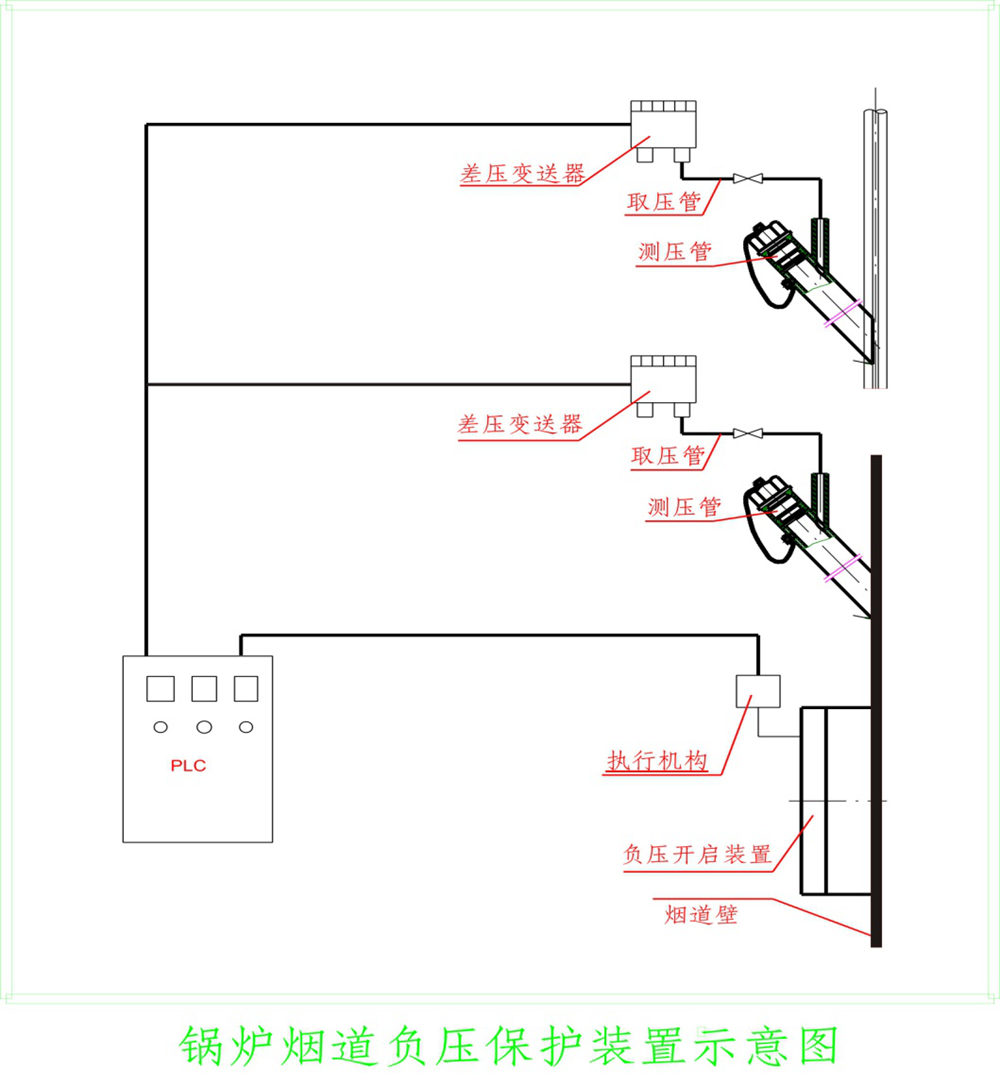

該設備目前設計采用機械與智能相結合，驅動為氣源，為使觸發信號具有十分靈敏，準確無誤，采用爐膛負壓信號及門體負壓信號雙重觸點，當觸點信號經智能系統由傳感器給差壓變送器，再由差壓變送器來控制裝置，由此先來打開氣壓接著帶動裝置開啟。當傳感信號低于限定設計值時，及整定壓力，負壓門將自動關閉。以N300MW機為例，一般情況下，限定設計值為—87KPa自動開啟，低于則自動關閉。
五：技術特點
鍋爐負壓自動保護門二種形式目前正申報專利，它的發明將。
1.開啟十分靈敏，時間極短，可控制在1-2秒內（目前市場上使用的超導式爆防門也需10秒以上，且進風量難以保證）。
2.泄密容量大，1-2秒內使?fàn)t內瞬時恢復工作狀態。
3.設計合理，便于煙道安裝，特殊位置可另設計。
4.可耐高溫高壓，即±1.8 KPa，340℃以上。
5.具有防腐耐磨效果，由于使用精湛工藝，該設計不會因高濃度煙氣飛灰造成機械卡澀而拒動。
6.可使用在惡劣的室外環境下±40℃。使用壽命不低于20年。
六．選型指南

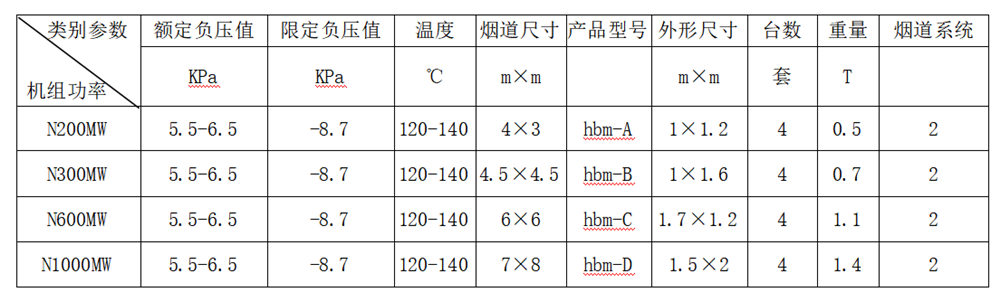

為方便用戶在采選設備時方便，專利人特地把針對性的機組容量歸為下表，
具體參數供參考：
七：訂貨需知：
1.鍋爐容量及煙風系統流程圖
2.煙氣成分及其介質腐蝕磨損情況
3.提供煙道具體結構圖
4.提供氣源路線圖及具體參數（壓力、溫度）
5.提供DCS及PLC連接端口圖
