超重力反應器

超重力反應器簡介

超重力反應器是針對塔式吸收設備氣液分散效果差、傳質效率低、附屬設備多、工藝流程及操作復雜、處量和液氣比不能自動調整等問題，開發的能夠強化傳質及反應進程，提高廢氣處理效率的新型、多用途、高效反應設備，可用于氣液、液液、氣液固等反應過程，國內外尚無同類廢氣處理設備。

超重力反應器能夠負壓吸氣、正壓排氣，并且單機即可完成引氣、氣液混合、傳質及化學反應等全部過程；能夠將氣體以微納米級氣泡形式與液相均勻混合，形成牛奶狀氣液混合物，使氣液兩相間在幾乎互溶的近臨界態發生高效混合、快速傳質和化學反應，可以強化傳質及反應進程；超重力反應器中的吸收、氧化及轉化反應可以在氣膜、液膜及液相中同時進行，不論是易溶的還是難溶的污染物，均能與液相發生快速傳質及化學反應，能夠實現高效吸收和轉化處理。根據廢氣組成、處理目標不同，通過更換吸收液,超重力反應器可用于不同種類的廢氣處理，并可實施不同的處理工藝。目前已成為高濃度廢氣治理的有效手段，在煉廠尾氣脫臭、尾氣脫臭收烴、裝置吹掃油氣、硫化氫廢氣、瀝青尾氣等治理中獲得廣泛應用，也成功解決了加氫催化劑和Szorb吸附劑生產領域排放的高濃度氮氧化物廢氣處理難題，為中國石化油品質量升級提供了技術支撐。

超重力反應器廢氣處理技術具有簡單、高效、投資及運行費用低、安全節能、處量能夠跟隨排氣量變化等優點。特別是氣體以微納米級氣泡形式與液相均勻混合并反應，不僅具有接觸面積大、傳質效率高等優點，而且微氣泡內的物質總量少，吸收及反應可在瞬間完成，能夠獲得高轉化率和高凈化效率，并能處理高濃度氣體。并已成為高濃度廢氣處理的技術，也是中國石化罐區尾氣脫臭收烴的重點技術。

超重力反應器結構及工作原理：

FYHG超重力反應器主要由反應器殼體、氣液混合機（含防爆電機、傳動機構、進氣通道及氣液分散單元）兩部分組成。殼體可采用立式、臥式等多種型式。殼體內充裝吸收液或反應液。

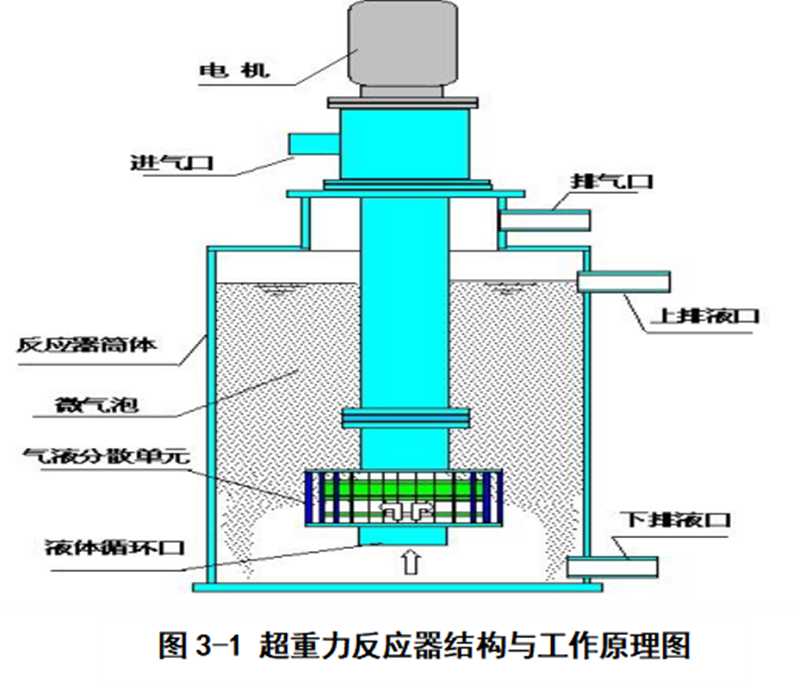

設備結構及工作原理見圖3-1。

設備工作原理是氣液分散單元在電機驅動下，依靠轉子內產生的高速離心液體流吸入氣體，并通過離心液體流及定子整流破泡機構的二次分割，將氣體以微納米級氣泡均勻分散于液體中，形成牛奶狀氣液混合物，使氣液兩相間發生高效混合、快速傳質與化學反應，氣體中的污染物被液體捕集、吸收并轉化為無害化產物，處理后氣體從反應器頂部排出。氣體以微納米級氣泡形式與液相均勻混合并反應的優點是不僅氣液接觸面積大、相界面更新快、傳質效率高，而且微氣泡內的物質總量少，吸收及化學反應可在瞬間完成，能夠獲得高轉化率和高凈化效率，并能處理高濃度氣體。

技術特點：

本項目采用FYHG超重力技術的優點可概況為簡單（裝置組成與工藝流程簡單，操作簡單、過程自動控制）、高效（反應速度快，凈化效率高，處理效果好）、投資及運行成本低、安全節能、處量能夠跟隨排氣量變化、無尾氣排放等。具體說明如下：

（1）裝置組成及工藝流程簡單，不需要風機、循環泵、貯液罐等附屬設備，超重力反應器單機即可完成引氣、氣液混合及化學反應、增壓進入低壓瓦斯管網等過程，占地小，減少了后續處理裝置的投資和操作費用。

（2）處理過程以液體為連續相，氣體以微納米氣泡形式與液體均勻混合與分散，氣液接觸面積大，相界面更新快，傳質速度快，凈化效果好，能夠處理高濃度廢氣，并適應濃度變化。

（3）操作簡單，運行過程自動控制。自動控制系統根據設定的壓力自動完成裝置的啟動、停止及運行控制。

（4）安全性高，技術環保。主要體現在以下幾個方面：

（4-1）廢氣源正壓，氣體氧含量低，超重力在正壓條件下運行可以防止空氣進入，能夠保證進入管網的都是低含氧的氣體。

（4-2））超重力可以同時去除氣體中的硫化氫、氨及所有種類有機硫等惡臭物質，能夠減輕尾氣對低壓瓦斯管網的腐蝕、泄露、結晶、堵塞等問題，有利于管網安全。

（4-3）處理過程完全封閉，廢氣脫硫后送低壓瓦斯管網回收，不再向外界排放，可以消除污染，并使輕烴資源得到完全回收和利用。

（4-4）裝置運行根據壓力設定并通過DCS自動控制，處量能夠跟隨排氣量變化，并實現有氣運行、無氣停機，具有良好的節能減排效果。另外，吸收液成本低，功耗少。
